Verstellbereich Montagetisch und ergonomisch zulaessige Montagehoehe

↑ zurück zur Hauptseite Einführungsbeispiele

Autor: Dr.-Ing. Christiane Kamusella

verwendete Abkürzungen zu bestimmten Funktionen: s. Tutorial: Grundfunktionen

Kontextmenü: Aufruf von Funktionen mit rechter Maustaste

Zielstellung

Ausgangssituation:

• Gegeben ist eine Ausgangsdatei, die folgende Objekte enthält: einen Tisch, einen Fußboden, ein Werkstück und ein Menschmodell 50. Perzentil Mann, 30 Jahre nach DIN 33402-2
• die Objektgeometrien sind:
  • Ebene001 (Fußboden)
  • Werkstück
  • Wand, Fuß rechts, Fuß links, Platte (Tisch)
  • CharAT-Human001 (Menschmodell)

Ziel:

Es ist eine Nutzergruppe zu konfigurieren und vor dem Tisch zu platzieren. Danach ist die Tischhöhe an eine ergonomisch günstige Ausgangshaltung anzupassen. Die Hand-Armstellung wird danach unter Einhaltung physiologisch günstiger Kriterien sowie unter Beachtung einer Sehentfernung verändert und die höchst zulässige Montagestelle definiert.

Nutzergruppe beispielhaft:

• Männer: 50. Perzentil und 1. Perzentil 30 Jahre (in der Übung vorgegebene Referenzpersonen verwenden)

Lernziel:

• Erstellung anthropometrisch determinierter Menschmodelle gemäß Nutzergruppe
• Anwendung einfacher Ergonomiebewertungsfilter
• Kennenlernen der Mittenaugenkamera und Augpunktsicht
• Ausführung einfacher Bewegungssteuerungen

Vorgehen

Genereller Hinweis: bitte Zwischenspeichern nicht vergessen

Schritt 1

• Anthropometrische Konfiguration der ersten Referenzperson und Platzierung vor dem Tisch

1. CharAT_Human001 selektieren
2. BP > ÄP > im Main-Rollout: ControlD öffnen > RK Type select : Menschmodell anthropometrisch konfigurieren gemäß Vorgabewerte der Übungsaufgabe

   ==> HILFESTELLUNG: Anthropometrische Konfiguration

3. CharAT_Human001 selektieren: CharAT-Human umbenennen in Vorgabenamen der Übungsaufgabe

   ==> HILFESTELLUNG: Umbenennen Menschmodell

4. Wechseln in die Ansicht exakt vorn: im Ansichtsfenster links oben: auf aktuell angezeigte Ansicht im Kontextmenü (KM) öffnen und vorn wählen; danach u. U. Zoom Grenzen: alle

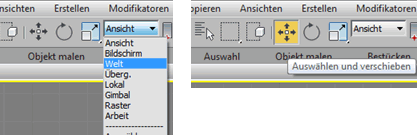

5. Referenzkoordinatensystem "Welt" einstellen: s. HSL > Hauptwerkzeugkasten > Dropdown-Menü für Referenz-Koordinatensystem
6. Verschieben aktivieren: s. HSL > Hauptwerkzeugkasten Auswählen und Verschieben



7. CharAT selektieren
8. CharAT entlang der z- und x-Achse so verschieben, dass das Menschmodell vor dem Tisch steht (nahezu Körperkontakt zur Tischkante: d. h. Frontalebene vor Tischkante)

Schritt 2

• zulässige Hand-Arm-Stellung ermitteln

1. Handkontaktpunkte einrichten: Handform links: neutral, Handform rechts: Greifhand

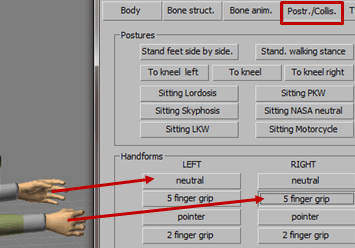

2. CharAT selektieren: BP > ÄP > ControlD > RK Postr./Collis.; im Feld Handforms Left/ Right Handform auswählen



3. Steuerelemente einschalten: Handkontaktpunkt: Handmitte; bei den Füßen: Default

   ==> HILFESTELLUNG: "Fall 1: Einrichten der Targets vor deren ersten Einschalten" Grundfunktionen_in_der_Nutzung_von_CharAT_Ergonomics#Einschalten_von_Steuerelementen_an_Armen.2C_Beinen_und_am_Becken

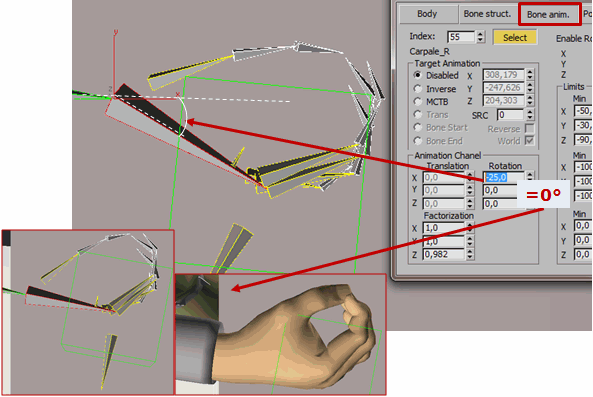

4. Feinkorrektur der Handstellung (Reduzierung der Extension): CharAT selektieren: BP > ÄP > ControlD > RK Bone Animation > Select > Index 55 (Carpale_R): im Feld Animation Chanel ist die x-Rotation auf den Wert 0° zurückzusetzen



Schritt 3

• Analysewürfel sichtbar schalten

Mithilfe der Körperhaltungsbewertung nach RULA wird die Stellung des Hand-Arm-Systems kontrolliert und eine "grüne" Haltung sichergestellt

1. CharAT selektieren: BP > ÄP > ControlD > RK Body -Feld Graphics: Status ON
2. MonitorD > RK Documentation: Display ON > Schalter Display RULA Status ON

   ACHTUNG: Der gesetzte Schalter für den Signalwürfel wird z. Z. in der max-Datei nicht gespeichert und geht verloren (Einstellungen nur temporär verfügbar). Daher sind nach erneutem Laden der max-Datei die Befehle: CharAT selektieren: BP > ÄP > ControlD > RK Body -Feld Graphics: Status ON sowie MonitorD > RK Documentation: Display ON > Schalter Display RULA Status ON nochmals zu tätigen



Schritt 4

• maximale Montagehöhe für eine gerade noch ergonomische Hand-Arm-Stellung bestimmen

1. Rechtes Handtarget selektieren und soweit nach vorn/oben bewegen, dass der Analysewürfel auf dem Kopf von CharAT gerade noch grün bleibt

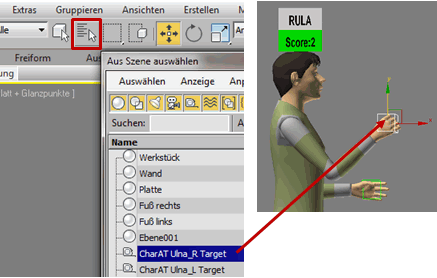

2. HSL > Hauptwerkzeugkasten Nach Namen auswählen öffnen - ulna_R_Target wählen - ok --> HSL > Hauptwerkzeugkasten Auswählen und verschieben --> Target in z- und x-Richtung verschieben (Signal RULA muss grün bleiben)



Schritt 5

• Augenkamera auf die Hände ausrichten bei optimaler Kopfhaltung und Sehentfernung

Die Sehentfernung für mittlere Anforderungen der visuellen Kontrolle und Feinmotorik beträgt zwischen 500 mm und 700 mm; festgelegt werden ca. 600 mm. Die Kopfhaltung wird über den Analysewürfel RULA kontrolliert.

1. CharAT selektieren: BP > ÄP > ControlD > RK Visibility - im Feld Eye Attachments -middle (Mittenauge): Camera ON

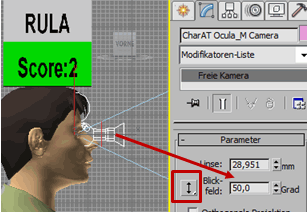

2. Kameraparameter einstellen: auf Farbgesichtsfeldgröße ca. 50°: dazu Kamera in der Szene als Objekt selektieren > BP > ÄP > Rollout Parameter > Blickfeld vertikal 50°

   |  |

3. Sehentfernung in den Kamera-Parametern im Feld Schnittebenen eintragen: Fernschnitt: Sehentfernungswert eintragen (600 mm)

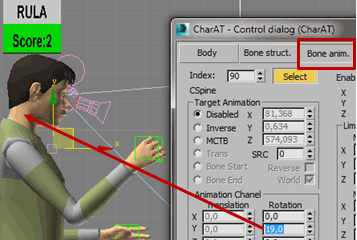

4. Kopfflexion anpassen: CharAT selektieren > BP > ÄP > ControlD > RK Bone Animation > Select > Index 90 (C-Spine): im Feld Animation Chanel ist die y-Rotation soweit zu erhöhen, dass das RULA-Signal gerade noch grün bleibt



Schritt 6

• Anpassung von Werkstück- und Tischplattenhöhe

Damit das auf dem Tisch befindliche Werkstück einer Bewegung der Tischplatte folgt, ist eine Verknüpfung herzustellen. Die Tischplatte wird dann auf Handhöhe der linken Hand, die eine ergonomische Ausgangshaltung verkörpert, höhenangepasst. Danach soll das Werkstück auf eine maximale Höhe der rechten Hand dimensioniert werden.

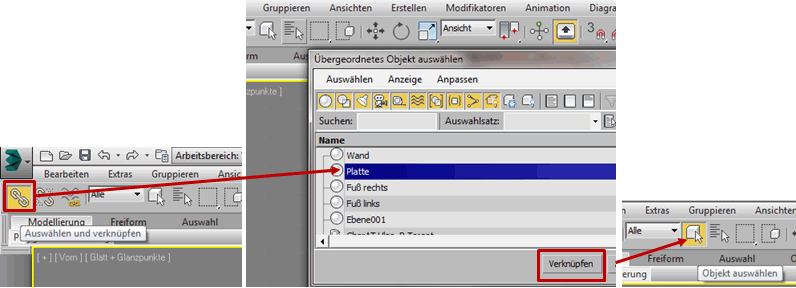

1. Werkstück aus der Szene selektieren > HSL > Hauptwerkzeugkasten Auswählen und verknüpfen > HSL: Hauptwerkzeugkasten Nach Namen auswählen --> Objekt "Platte" wählen und verküpfen; danach auf HSL: Hauptwerkzeugkasten Objekt auswählen (diese letzte Aktion ist erforderlich, um aus dem Verknüpfe-Modus wieder in den neutralen Modus zu wechseln)

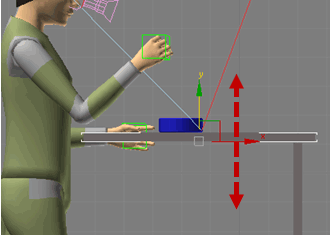

2. in der Szene Objekt "Platte" selektieren und in z-Richtung bis auf linke Hand-Höhe verschieben



3. Werkstück horizontal in Richtung Hand verschieben und Höhenparameter ändern: Werkstück selektieren > BP > ÄP --> unter Parameter "Höhe" mittels Pfeilbutton benutzen

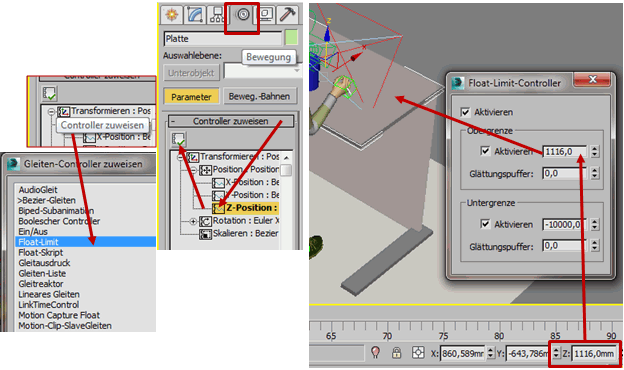

4. die aktuelle Tischplattenhöhe auf diese Obergrenze in der Höhenverstellbarkeit beschränken: Platte selektieren > BP > Bewegungspalette > Rollout Controller zuweisen öffnen --> Position wählen --> Z-Position wählen > danach auf Button Controller zuweisen und Menü öffnen: Funktion Float-Limit markieren: ok.; im sich öffnenden Float-Limit-Controller Wert für die Obergrenze des Float-Limit in Statusleiste unten ablesen und in Feld Obergrenze eintragen

   kontrollieren Sie die Wirksamkeit, indem Sie die Platte bis zum oberen Anschlag verschieben



   HINWEIS: dieses Float-Limit-Controller-Feld kann jederzeit wieder aufgerufen werden, wenn das Objekt des Float-Limit selektiert wird (hier „Platte“) und im Rollout Controller zuweisen mit Kontextmenü auf Z-Position unter Eigenschaften das Menü geöffnet wird



Schritt 7

• Konfiguration der Referenzperson 2 gemäß Vorgabe der Übungsaufgabe

1. Erstellen eines neuen CharAT

   ==> HILFESTELLUNG: Grundfunktionen_in_der_Nutzung_von_CharAT_Ergonomics#Start_von_CharAT-Ergonomics_bzw._Erstellen_eines_neuen_CharAT-Ergonomics

2. Einstellung de Einfügepunktes am Menschmodell auf Hüftpunkt

   ==> HILFESTELLUNG: s. Konfiguration des Hüftpunktes, Weg 2 unter: Grundfunktionen_in_der_Nutzung_von_CharAT_Ergonomics#Einstellung_von_Einf.C3.BCgepunkten_am_Menschmodell_entsprechend_Bezugspunkt-Standards

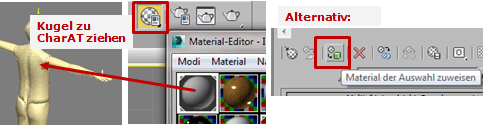

3. Farbeinstellung von CharAT: HSL: Hauptwekzeugkasten Materialeditor öffnen --> 1. Kugel, links oben (IDO Standardfarben) selektieren und bei gedrückter linker Maustaste über CharAT ziehen bzw. alternativ: CharAT als Objekt in der Szene auswählen und im Materialeditor den Button „Material der Auswahl zuweisen“ benutzen



4. CharAT in eine Ausgangshaltung bringen: CharAT selektieren > BP > ÄP > ControlD > RK Postr./Collis.: im Feld Postures entweder stehend, Schrittstellung oder stehend, Füße nebeneinander wählen

Danach analoge Ausführung der Schritte 1 bis 6:
==> bei Schritt 6 entfällt 6.1 (Verknüpfung)
==> bei Schritt 6.4 wird im float-Limit-Controller-Feld die Untergrenze des Float-Limit eintragen, um die tiefste Position des Tisches festzulegen
Kontrolle: Translation bis zu einem unteren Anschlag
